Umbau der Sportanlage

18.05.2018 – Offizieller Spatenstich

18.05.2018 – Offizieller Spatenstich

Am 18.05.2018 war es endlich soweit, der offizielle Spatenstich zum Umbau der Sportanlage in Frankenhausen. Nach langem Ringen um Gelder wird auf dem Tennenplatz ein Kunstrasen entstehen, der Rasenplatz bekommt einen „Wasseranschluss“  und eine neue Umlaufbahn.

Read more

22.05.2018 – Der Abbau beginnt

22.05.2018 – Der Abbau beginnt

11.06.2018 – Die „Schlacke“ wird umgepflügt

11.06.2018 – Die „Schlacke“ wird umgepflügt

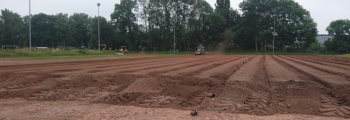

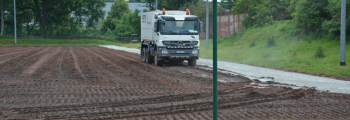

Mit einer Fräse wurde der Hartplatz 50 cm tief umgepflügt und mit einer Raupe wieder glatt geschoben.

Read more

13.06.2018 – Der Untergrund wird stabilisiert

13.06.2018 – Der Untergrund wird stabilisiert

Um einen festen und tragfähigen Untergrund zu erhalten, wird er mit einem Kalk-Zement-Gemisch vermischt, wieder breit geschoben und fest gewalzt.

Read more

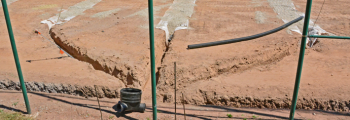

18.06.2018 – Der erste Graben für die Entwässerung

18.06.2018 – Der erste Graben für die Entwässerung

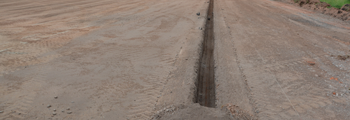

Der erste Graben für die Drainage ist gefräst und weiter werden noch folgen. Das Loch in dem alles Wasser zusammen- und ablaufen wird.

Read more

19.06.2018 – Drainage

19.06.2018 – Drainage

Die überschüssige Erde wird auf der anderen Seite der Sportanlage zwischengelagert.

Read more

20.06.2018 – Rohrvortrieb für die Entwässerung in die Pleiße

20.06.2018 – Rohrvortrieb für die Entwässerung in die Pleiße

21.06.2018 – 18 Meter Rohrleitung sind verlegt

21.06.2018 – 18 Meter Rohrleitung sind verlegt

Drei 6 Meter lange Rohre, mit 400 mm Durchmesser wurden vom Sportplatz in Richtung Pleiße verlegt. Dabei musste der gefüllte Mühlgraben unterquert werden. In diesem Rohr sind die notwendigen Ab- und Zuleitungen für Wasser und Strom untergebracht. …und die restlichen Gräben für die Drainage werden gezogen.

Read more

22.06.2018 – Der Drainagebausatz liegt schon bereit

22.06.2018 – Der Drainagebausatz liegt schon bereit

25.06.2018 – Die Bauteile für das Einleit- und Entnahmebauwerk

25.06.2018 – Die Bauteile für das Einleit- und Entnahmebauwerk

26.06.2018 – Die Drainage wird verbaut

26.06.2018 – Die Drainage wird verbaut

27.06.2018 – Die Gräben für die Entwässerung

27.06.2018 – Die Gräben für die Entwässerung

28.06.2018 – Der erste Schritt in die Pleiße

28.06.2018 – Der erste Schritt in die Pleiße

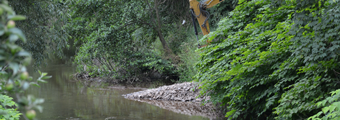

An dieser Stelle wird das Einleit- und Entnahmebauwerk entstehen.

Read more

03.07.2018 – Einbindung in die Ringdrainage

03.07.2018 – Einbindung in die Ringdrainage

Drei Drainagestränge werden zusammengelegt und in die umlaufende Ringdrainage eingebunden. Vor dem Verfüllen der Gräben wird noch ein Stahlband eingebaut, welches mit den Lichtmasten verbunden wird und zur Erdung und als Blitzableiter dient.

Read more

04.07.2018 – Einbinden und Verfüllen

04.07.2018 – Einbinden und Verfüllen

06.07.2018 – Nach dem ersten Regenschauer

06.07.2018 – Nach dem ersten Regenschauer

10.07.2018 – Erweiterung der Einfahrt

10.07.2018 – Erweiterung der Einfahrt

11.07.2018 – Die erste Deckschicht wird verbaut

11.07.2018 – Die erste Deckschicht wird verbaut

Der Platz für die Stehtraversen. Die ersten Ringe für das Einleitbauwerk sind eingebaut.

Read more

12.07.2018 – Schotter für unseren Sportplatz

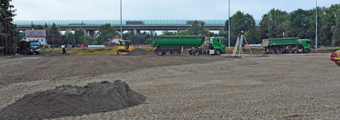

12.07.2018 – Schotter für unseren Sportplatz

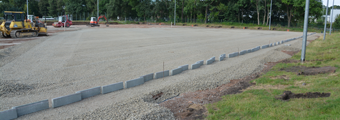

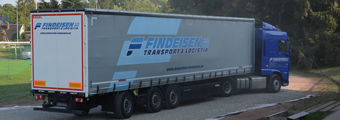

Reichlich Verkehr für 75 Tonnen Mineralgemisch. Insgesamt werden ca. 4.500 Tonnen verbaut. Die Borde ist die Abgrenzung für das Kunstrasenspielfeld. Die ersten Fundamente für die seitlichen Ballfangnetze.

Read more

16.07.2018 – Der Unterbau wächst

16.07.2018 – Der Unterbau wächst



Read more

18.07.2018 – Nach zwei Monaten hat sich einiges getan

18.07.2018 – Nach zwei Monaten hat sich einiges getan

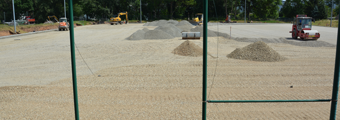

Mittlerweile wird die dritte Schicht des Mineralgemischs verbaut.

Read more

20.07.2018 – Die letzte Schicht Kies

20.07.2018 – Die letzte Schicht Kies

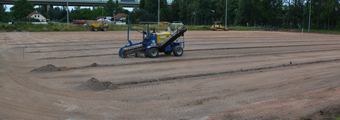

Die letzte Kiesschicht wird gleichmäßig mit einer Spezialmaschine aufgebracht.

Read more

25.07.2018 – Die letzten Arbeiten am Kiesbett

25.07.2018 – Die letzten Arbeiten am Kiesbett

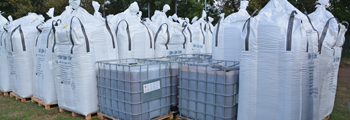

Die letzte Kiesschicht (Drainschicht) ist verbaut und fest gewalzt. Das Granulat für die elastische Tragschicht unter dem Kunstrasen wird in ca. 100 Bigbags angeliefert. In einem Bigbag sind 1.100 kg. Da die Tragschicht Vorort gefertigt und gleich verbaut wird, ist auch schon der passende Kleber angeliefert worden.

Read more

26.07.2018 – Die richtige Mischung machts

26.07.2018 – Die richtige Mischung machts

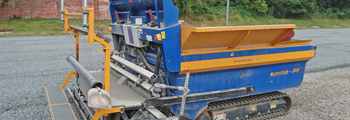

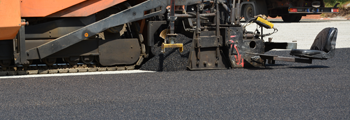

Das schwarze Gummigranulat wird in dieser Maschine mit extra trockenem Kies und einem besonderen Klebstoff zu einem klebrigen Brei vermischt. Dann wird das Gemisch sorgfältig und gleichmäßig aufgebracht. Mit einer kleinen Walze wird die weiche Oberfläche noch leicht angedrückt. Auch wenn das Gemisch kalt und weich ist aber bei über 35 Grad im Schatten wirklich keine leicht Arbeit. Im „Schwebesitz“ werden die Übergänge zur vorherigen Bahn mit einer Glättkelle verputzt.

Read more

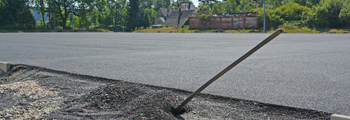

28.07.2018 – Die elastische Tragschicht ist fertig

28.07.2018 – Die elastische Tragschicht ist fertig

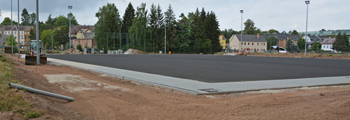

  Nach dem die abschließenden Borden angebunden sind ist der Einbau der elastischen Tragschicht abgeschlossen. Der Einbau der Entwässerungsrinne in den Gehweg hat begonnen.

Read more

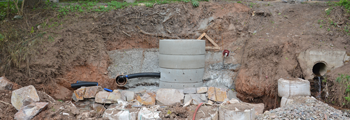

02.08.2018 – Das Einleit- und Entnahmebauwerk (Teil 1)

02.08.2018 – Das Einleit- und Entnahmebauwerk (Teil 1)

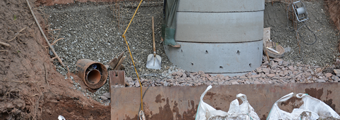

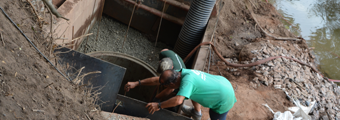

Die ersten Ringe für das Entnahmebauwerk werden verbaut. Ohne Pumpe würde das Loch sofort wieder volllaufen.

Read more

09.08.2018 – Das Entnahmebauwerk wächst weiter

09.08.2018 – Das Entnahmebauwerk wächst weiter

Die erste Gerade um das Kunstrasenspielfeld ist schon mit Betonpflaster ausgelegt. Nachdem die Ecken auch noch verschlossen sind, wird alles verdichtet.

Read more

15.08.2018 – An allen Ecken wird gebaut

15.08.2018 – An allen Ecken wird gebaut

Trotz der Probleme mit dem schwarzen Gummibelag sind wir zuversichtlich das alles rechtzeitig fertig wird. Der Platz für die Tribüne ist vorbereitet. Eine erste „Parktasche“ für die Kleinfeldtore. In die einbetonierten Hülsen werden die Stangen eingesetzt an die am Ende die Ballfangnetze gespannt werden. Das „Bauwerk“!

Read more

31.08.2018 – Der Außenbereich wird gestaltet

31.08.2018 – Der Außenbereich wird gestaltet

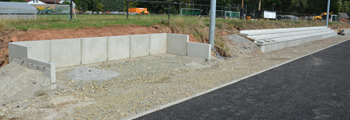

Die erste Tribüne ist fast fertig. Auf der unteren Seite des Kunstrasenfeldes stehen die Gerüste für die Ballfangnetze. Die Nischen für die Kabinen und die Kleinfeldtore, dahinter die Stangen für die Ballfangnetze (Kleinfeld). Das „Bauwerk“. Nach aktuellem Stand ist die elastische Tragschicht mangelhaft, muss wieder ausgebaut und erneuert werden.

Read more

04.09.2018 – Ballfangnetze und Stehtraversen

04.09.2018 – Ballfangnetze und Stehtraversen

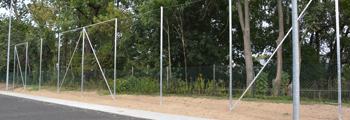

Alle Ballfangnetze sind nun um das Kunstrasenspielfeld montiert. Durch ihre schwarze Farbe wirken sie fast schon unsichtbar.

Read more

10.09.2018 – Das Einleit- und Entnahmebauwerk (Teil 2)

10.09.2018 – Das Einleit- und Entnahmebauwerk (Teil 2)

Die Steinmauer soll vor dem Ausspülen schützen. Ein weiteres Projekt ist die neue Verrohrung des Mühlgrabens. Bevor die Umlaufbahn asphaltiert wird, muss diese Maßnahme noch durchgeführt und fertiggestellt werden. Die Spielerkabinen stehen schon auf ihrem Platz.  😉

Read more

12.09.2018 – Das Einleit- und Entnahmebauwerk (Teil 3)

12.09.2018 – Das Einleit- und Entnahmebauwerk (Teil 3)

17.09.2018 – Der Belag kommt wieder runter

17.09.2018 – Der Belag kommt wieder runter

  Schon kurz nach der Fertigstellung wurde festgestellt, das die elastische Tragschicht nicht die geforderte Stabilität und Festigkeit hat. Darum wurden Gutachter bestellt und Probestücke für Laborprüfungen entnommen, die diesen Mangel am Ende aber nur bestätigten. Auch die möglichen Varianten einer Nachbesserung brachten nicht die geforderten Eigenschaften für den Belag. So wurde sich zwischen allen am Bau beteiligten Firmen geeinigt, dass die Schicht wieder zurück gebaut und erneuert werden muss.

Read more

25.09.2018 – Die richtige Mischung machts – Teil 2

25.09.2018 – Die richtige Mischung machts – Teil 2

Nach dem das Planum letzte Woche noch einmal angepasst und geglättet wurde, ist heute die erste Bahn der neuen elastischen Tragschicht eingebaut worden. Eine leicht veränderte Mischung soll nun ein optimales Ergebnis bringen. Die letzten Pflasterarbeiten vor der Nordtribüne laufen. Auch das Bauwerk wächst weiter.

Read more

30.09.2018 – Der letzte Tag im September

30.09.2018 – Der letzte Tag im September

02.10.2018 – Die elastische Tragschicht ist wieder fertig

02.10.2018 – Die elastische Tragschicht ist wieder fertig

03.10.2018 – Die nächsten Bauabschnitte beginnen

03.10.2018 – Die nächsten Bauabschnitte beginnen

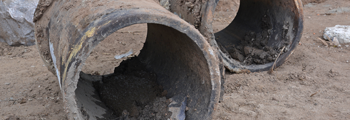

Bevor die neue Laufbahn aus Asphalt gebaut wird, werden die alten Rohre vom Mühlgraben ausgebaut und durch Neue ersetzt. Sie sollen für einen besseren Durchfluss sorgen. In den nächsten Tagen soll hier der Kunstrasen verlegt werden. Die Borden um den Rasenplatz sind zum Teil schon ausgebaut. Hier wird später die Entwässerung der Laufbahn um den Platz verlegt werden.

Read more

04.10.2018 – Der Kunstrasen wird verlegt

04.10.2018 – Der Kunstrasen wird verlegt

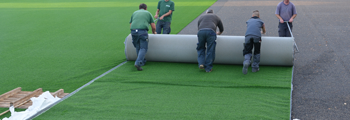

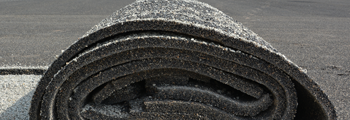

Die ersten Rollen (je 68 m x 4 m) sind ausgerollt. Nun werden sie noch beschnitten und an den Stößen von unten verklebt. Ansonsten ist der Kunstrasen frei schwimmend verlegt.

Read more

09.10.2018 – Linien und Strafstoßpunkte

09.10.2018 – Linien und Strafstoßpunkte

Gestern Nachmittag wurden die letzten Bahnen des Kunstrasens verlegt. Die erste Linie ist eingeklebt und die Strafstoßpunkte liegen bereit. Das Einleit- und Entnahmebauwerk ist fertiggestellt. Der längste Teil der neuen Wasserleitung für den Mühlgraben ist verlegt.

Read more

12.10.2018 – Kurven und Geraden

12.10.2018 – Kurven und Geraden

15.10.2018 – Die Hülsen für die Tore werden eingepasst.

15.10.2018 – Die Hülsen für die Tore werden eingepasst.

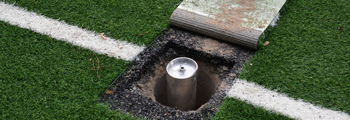

  Die Betonhülsen wurden vor dem Einbau der ET-Schicht eingebaut und mit Sand gefüllt. Nachdem der Sand wieder entfernt ist, werden die Hülsen für die Großfeldtore eingepasst, genau vermessen und befestigt.

Read more

18.10.2018 – fünf Monate später

18.10.2018 – fünf Monate später

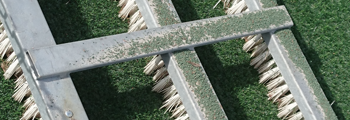

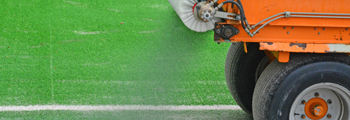

125 Tonnen feiner Sand werden aufgebracht und eingepflegt. Genauso wird danach auch das Gummigranulat aufgebracht und eingebürstet. Am 19.10.2018 war die Kunstrasenfläche fertig. 🙂

Read more

19.10.2018 – Nun können auch die Arbeiten um den Rasenplatz beginnen

19.10.2018 – Nun können auch die Arbeiten um den Rasenplatz beginnen

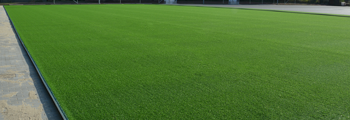

27.10.2018 – Der Kunstrasen ist fertig

27.10.2018 – Der Kunstrasen ist fertig

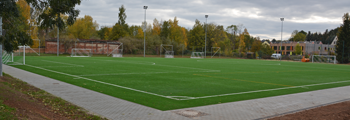

Am 22.10.2018 wurde uns der Kunstrasenplatz von der Stadtverwaltung Crimmitschau zur Benutzung freigegeben. Somit können die Arbeiten am und um den Rasenplatz ungehindert weitergeführt werden. Da die gesamte Laufbahn asphaltiert wird, muss um den Platz eine Entwässerungsleitung gelegt werden.

Read more

31.10.2018 – Entwässerung am Rasenplatz

31.10.2018 – Entwässerung am Rasenplatz

05.11.2018 – Entwässerung am Rasenplatz Teil 2

05.11.2018 – Entwässerung am Rasenplatz Teil 2

06.11.2018 – Entwässerung am Rasenplatz Teil 3

06.11.2018 – Entwässerung am Rasenplatz Teil 3

08.11.2018 – Rinnen und Berge

08.11.2018 – Rinnen und Berge

12.11.2018 – Das Bauwerk ist fertig

12.11.2018 – Das Bauwerk ist fertig

Das Bauwerk ist fertig. Der Einlauf vom Mühlgraben

Read more

28.11.2018 – Der Rasenplatz wird eingerahmt

28.11.2018 – Der Rasenplatz wird eingerahmt

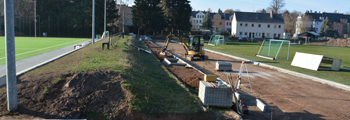

Um das Spielfeld ist frischer Rollrasen verlegt wurden. Der neue Zaun und der Ballfangzaun sind montiert. Ein Geländer für den Radweg am Bauwerk. Die Stellplätze für die Kabinen sind schon zu erkennen.
